Descriere

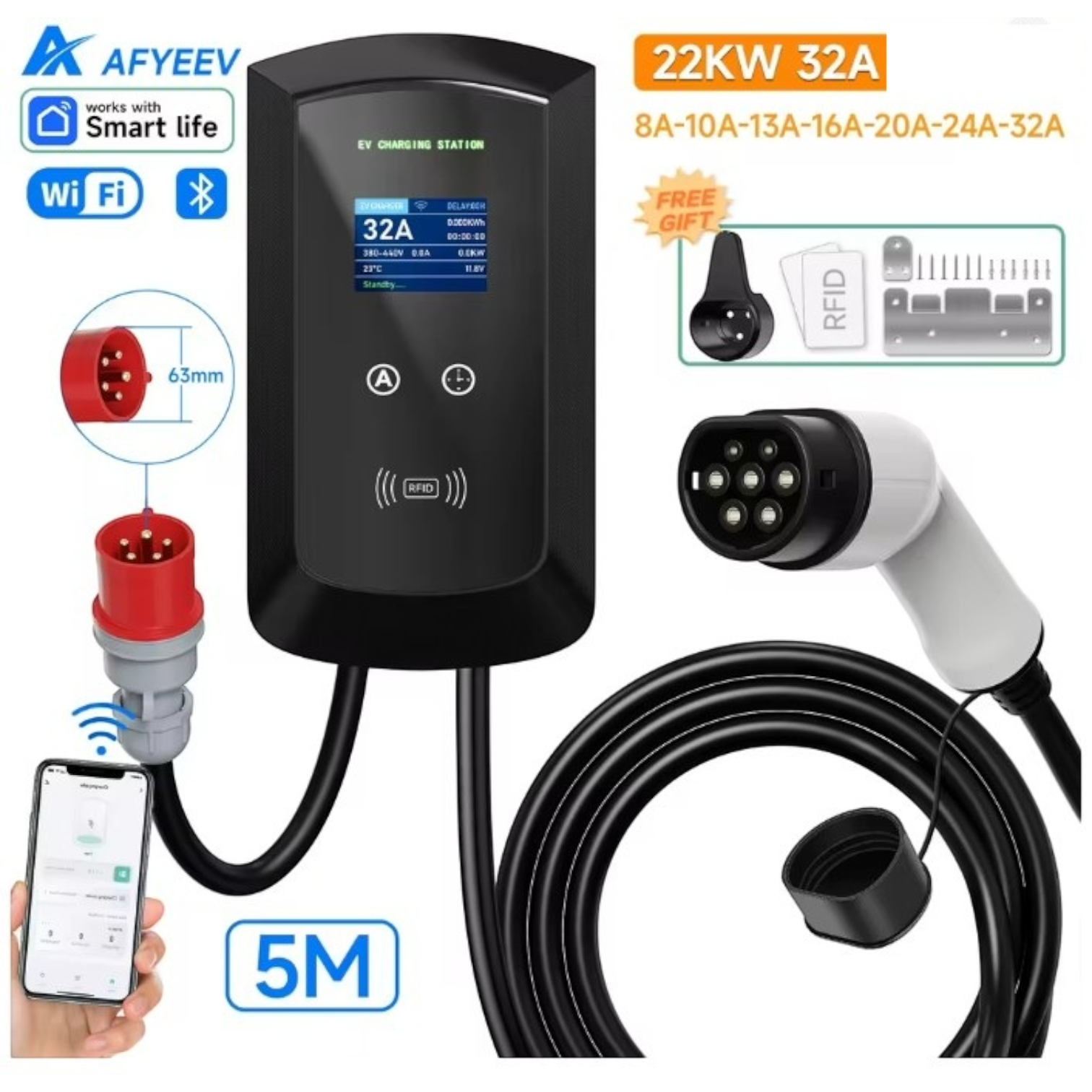

Statie electrica de incarcare auto EV Smart 22KW 32A, trifazata, Type 2

Statie incarcare EV 22KW, 32A este o solutie moderna pentru incarcarea masinilor electrice si a vehiculelor plug-in hybrid. Aceasta este compatibila cu vehiculele prevazute cu port de incarcare AC Type 2 IEC 62196-2.

Modelul functioneaza pe o retea electrica trifazata de 380-440V AC. De asemenea, are un curent maxim de 32A si poate oferi o putere de incarcare de pana la 22KW.

Astfel, statia poate fi folosita acasa, in garaje, parcari private, cladiri de birouri sau spatii comerciale. In plus, este potrivita si pentru pensiuni, hoteluri sau flote de masini electrice.

Curentul de incarcare poate fi reglat in mai multe trepte. Utilizatorul poate selecta 8A, 10A, 13A, 16A, 20A, 24A sau 32A. Prin urmare, incarcarea poate fi adaptata la instalatia electrica si la puterea acceptata de masina.

In plus, statia dispune de WiFi si Bluetooth. Aplicatia mobila Smart Life permite controlul si monitorizarea incarcarii. Totodata, cititorul RFID integrat permite controlul accesului la statie.

 Caracteristici principale statie incarcare EV 22KW

Statia de incarcare EV 22KW combina puterea ridicata cu functii Smart si mai multe sisteme de protectie. Astfel, utilizatorul poate controla si urmari mai usor procesul de incarcare.

Caracteristici principale:

• Putere maxima: 22KW
• Alimentare: trifazata
• Tensiune de functionare: 380-440V AC
• Curent maxim: 32A
• Curent reglabil: 8A / 10A / 13A / 16A / 20A / 24A / 32A
• Conector: Type 2
• Standard conector: IEC 62196-2
• Cablu de incarcare: 5 metri
• Control prin aplicatie mobila
• Aplicatie compatibila: Smart Life
• Conexiune WiFi
• Conexiune Bluetooth
• Cititor RFID integrat
• 2 carduri RFID incluse
• Ecran LCD
• Programarea incarcarii
• Pornire intarziata a incarcarii
• Reglarea curentului
• Monitorizarea procesului de incarcare
• Grad de protectie IP66
• Protectii electrice multiple
• Buton lateral pentru oprire de urgenta
• Temperatura de functionare: -30°C pana la +65°C
• Montaj pe perete
• Culoare: Negru

 Incarcare trifazata de pana la 22KW

Statia de incarcare EV Smart este proiectata pentru o retea electrica trifazata. Aceasta poate furniza o putere maxima de pana la 22KW, la un curent de 32A.

Datorita puterii ridicate, timpul de incarcare poate fi redus fata de utilizarea unei prize obisnuite sau a unui incarcator de putere mica.

Totusi, puterea reala de incarcare depinde si de masina. De exemplu, daca vehiculul accepta maximum 11KW AC, acesta va incarca la maximum 11KW. Statia nu va forta masina sa primeasca o putere mai mare.

Prin urmare, pentru utilizarea puterii maxime de 22KW, masina trebuie sa accepte incarcare AC trifazata de 22KW. In acelasi timp, instalatia electrica trebuie sa fie dimensionata corect.

 Curent de incarcare reglabil intre 8A si 32A

Statia permite reglarea curentului de incarcare. Astfel, utilizatorul poate selecta una dintre urmatoarele trepte:

• 8A
• 10A
• 13A
• 16A
• 20A
• 24A
• 32A

Prin urmare, procesul de incarcare poate fi adaptat in functie de instalatia electrica disponibila si de cerintele masinii.

 Durata de incarcare a masinii electrice

Durata de incarcare variaza in functie de capacitatea bateriei si de puterea AC acceptata de masina.

De exemplu, la o putere maxima de 22KW, o baterie de 60kWh poate fi incarcata teoretic in aproximativ 2 ore si 45 de minute.

Totusi, timpul real poate varia. Acesta depinde de puterea acceptata de masina, nivelul initial al bateriei si modul in care vehiculul gestioneaza procesul de incarcare.

De asemenea, daca masina accepta maximum 11KW AC, aceasta va incarca la maximum 11KW, chiar daca statia poate furniza 22KW.

 Conector Type 2 IEC 62196-2

Statia este prevazuta cu un conector Type 2 IEC 62196-2. Acesta este utilizat pentru incarcarea AC a multor masini electrice si plug-in hybrid disponibile in Europa.

Astfel, statia este destinata vehiculelor prevazute cu port de incarcare AC Type 2.

Totusi, un autoturism care accepta doar incarcare monofazata nu poate utiliza intreaga putere trifazata de 22KW. In acest caz, puterea de incarcare va fi limitata de sistemul integrat al masinii.

 Smart App Control prin WiFi si Bluetooth

Statia dispune de functie Smart App Control. Astfel, utilizatorul poate controla si monitoriza incarcarea de pe telefonul mobil.

Pentru configurarea initiala se utilizeaza conexiunea WiFi si Bluetooth. De asemenea, statia este compatibila cu aplicatia Smart Life.

Prin intermediul aplicatiei, utilizatorul poate verifica starea statiei si poate controla functiile disponibile.

Functii disponibile prin aplicatia mobila

Aplicatia permite, in functie de configurarea sistemului:

• pornirea procesului de incarcare;
• programarea orei de incarcare;
• setarea unei porniri intarziate;
• reglarea curentului intre 8A si 32A;
• verificarea starii statiei;
• monitorizarea procesului de incarcare;
• urmarirea informatiilor despre sesiunea de incarcare.

De exemplu, utilizatorul poate programa incarcarea pentru un anumit interval orar. Astfel, masina poate fi incarcata in perioada dorita.

In plus, aceasta functie poate fi utila pentru persoanele care au un contract de energie cu tarife diferite in functie de intervalul orar.

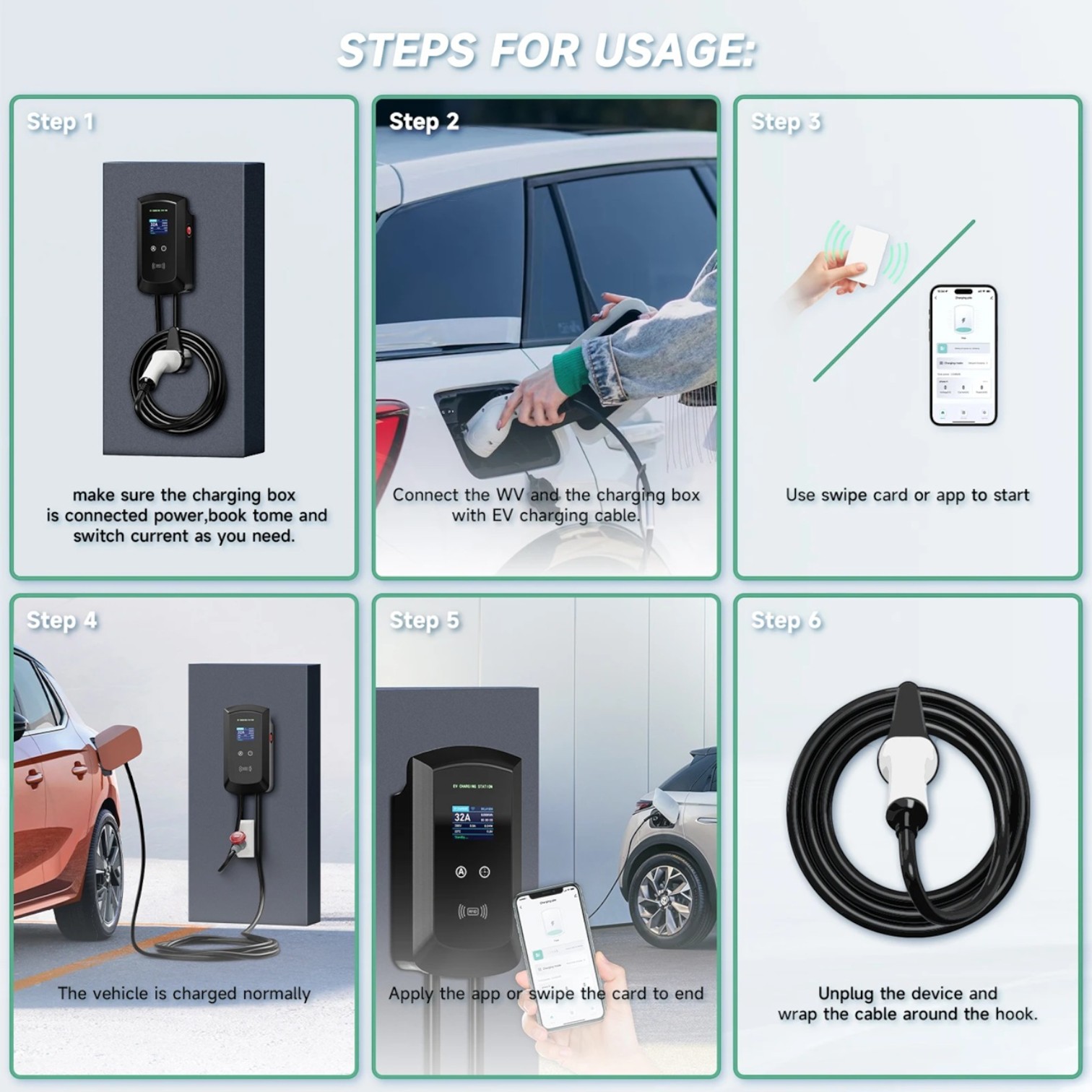

 Sistem RFID pentru controlul accesului

Statia dispune de un cititor RFID integrat pe partea frontala. Acesta permite autorizarea rapida a procesului de incarcare.

Pentru pornirea sesiunii, cardul RFID se apropie de zona dedicata. Astfel, accesul la statie poate fi controlat simplu.

Pachetul include 2 carduri RFID.

Aceasta functie este utila mai ales atunci cand statia este montata intr-o zona comuna. De exemplu, poate fi folosita in parcari, cladiri de birouri, pensiuni sau spatii accesibile mai multor persoane.

 Ecran LCD pentru afisarea informatiilor

Statia de incarcare este prevazuta cu un ecran LCD amplasat pe partea frontala.

Astfel, utilizatorul poate verifica rapid informatiile despre functionarea statiei si procesul de incarcare.

Ecranul poate afisa informatii precum:

• curentul selectat;
• tensiunea;
• curentul instantaneu;
• puterea de incarcare;
• energia consumata;
• timpul sesiunii;
• temperatura;
• starea conexiunii WiFi;
• modul de functionare;
• starea incarcarii;
• temporizarea incarcarii.

Prin urmare, informatiile principale pot fi verificate direct pe statie. Utilizatorul nu trebuie sa deschida permanent aplicatia mobila.

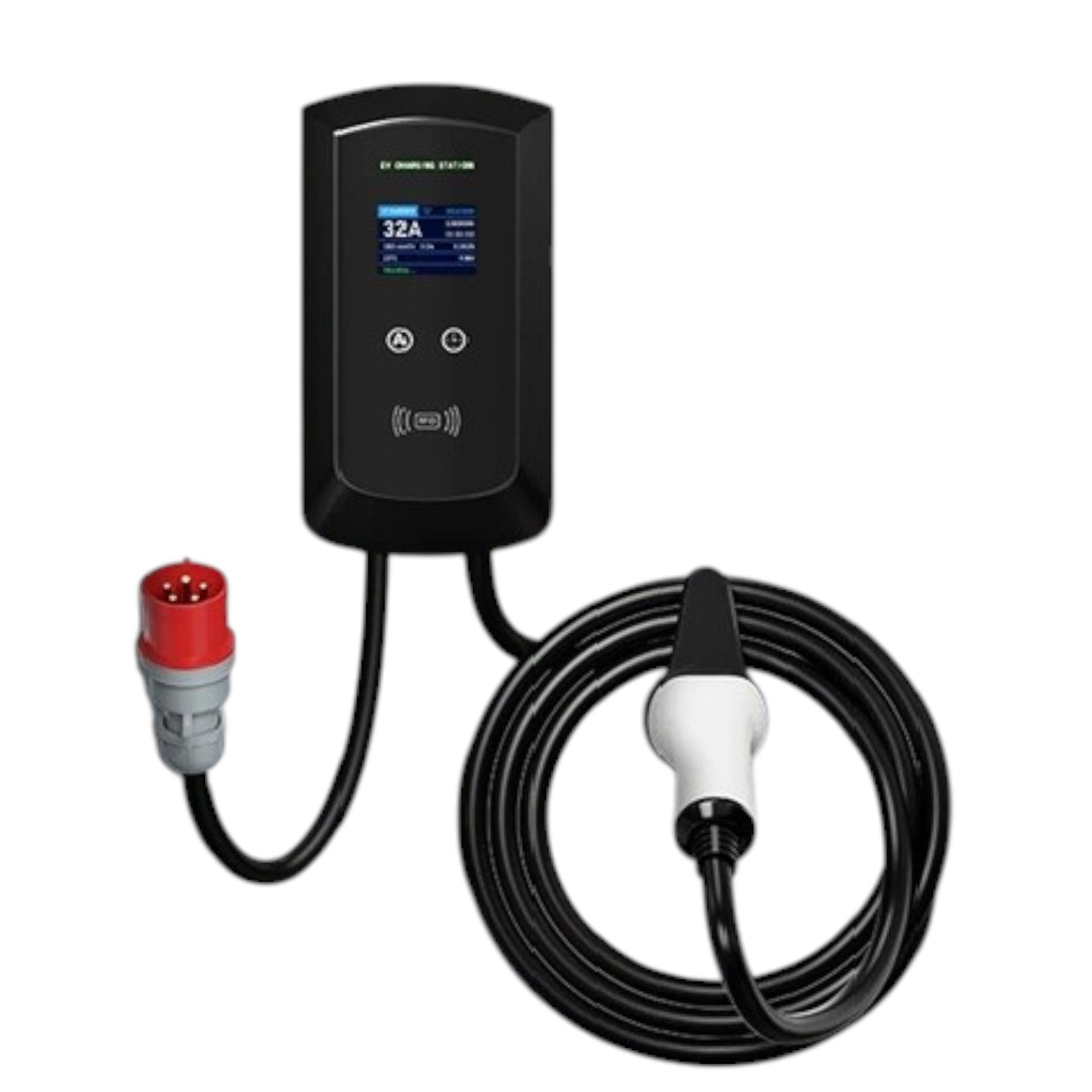

 Cablu Type 2 cu lungime de 5 metri

Statia este echipata cu un cablu de incarcare Type 2. Lungimea totala a cablului este de 5 metri.

Datorita lungimii sale, cablul permite conectarea mai usoara a masinii. Astfel, statia poate fi folosita chiar daca portul de incarcare al vehiculului se afla la o anumita distanta.

 Specificatii cablu de incarcare

Conform informatiilor produsului, cablul are urmatoarea configuratie:

5G 6 mm² + 1 × 0.5 mm²

Materialul cablului este TPU. Acesta este conceput pentru o buna rezistenta la:

• uzura;
• imbatranire;
• temperaturi scazute;
• utilizare repetata;
• propagarea flacarii.

Prin urmare, cablul este potrivit pentru utilizarea frecventa asociata incarcarii masinilor electrice.

 Grad de protectie IP66

Statia de incarcare are grad de protectie IP66.

Astfel, carcasa este conceputa pentru a oferi un nivel ridicat de protectie impotriva prafului si apei, conform clasificarii IP indicate pentru produs.

In plus, statia poate functiona intr-un interval larg de temperatura. Intervalul indicat este de la -30°C pana la +65°C.

Totusi, statia trebuie instalata corect. De asemenea, trebuie respectate instructiunile produsului si cerintele instalatiei electrice.

 Protectii multiple pentru incarcare

Statia de incarcare EV 22KW include mai multe functii de protectie. Acestea monitorizeaza parametrii electrici in timpul functionarii.

Astfel, sistemul poate interveni atunci cand detecteaza anumite probleme electrice.

Protectii integrate

Statia include:

• protectie la supracurent;
• protectie la supratensiune;
• protectie la subtensiune;
• protectie la scurtcircuit;
• protectie la supratemperatura;
• protectie la curent de scurgere;
• protectie Type A + DC 6mA, conform informatiilor produsului;
• protectie la supratensiuni tranzitorii, conform specificatiilor produsului;
• monitorizarea conexiunii de impamantare;
• protectie in cazul lipsei impamantarii;
• materiale rezistente la propagarea flacarii;
• oprire automata dupa finalizarea incarcarii, conform descrierii produsului.

In plus, statia are un buton lateral pentru oprire de urgenta. Astfel, functionarea poate fi intrerupta rapid atunci cand este necesar.

Functionare intre -30°C si +65°C

Statia este proiectata pentru utilizare intr-un interval larg de temperatura.

 Temperatura de functionare

-30°C pana la +65°C

Datorita acestui interval, produsul poate fi utilizat in conditii climatice variate.

In acelasi timp, materialul TPU al cablului contribuie la rezistenta acestuia la temperaturi scazute si utilizare repetata.

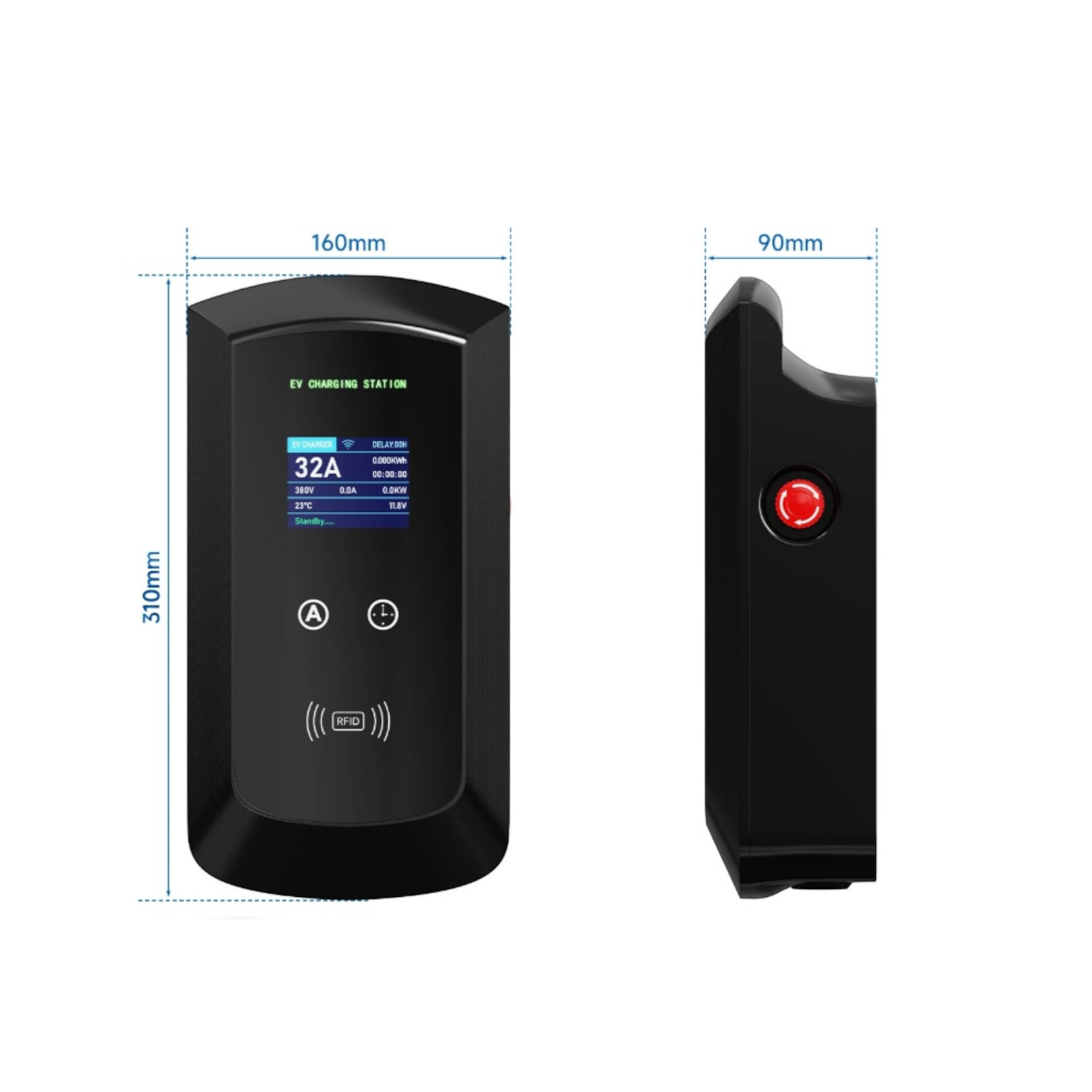

 Dimensiuni statie de incarcare EV 22KW

Corpul principal al statiei are un design compact. Astfel, aceasta poate fi instalata pe perete fara sa ocupe mult spatiu.

 Dimensiuni produs

• Inaltime: 310 mm
• Latime: 160 mm
• Adancime: 90 mm

Prin urmare, statia poate fi instalata in garaje, parcari private si alte zone dedicate incarcarii masinilor electrice.

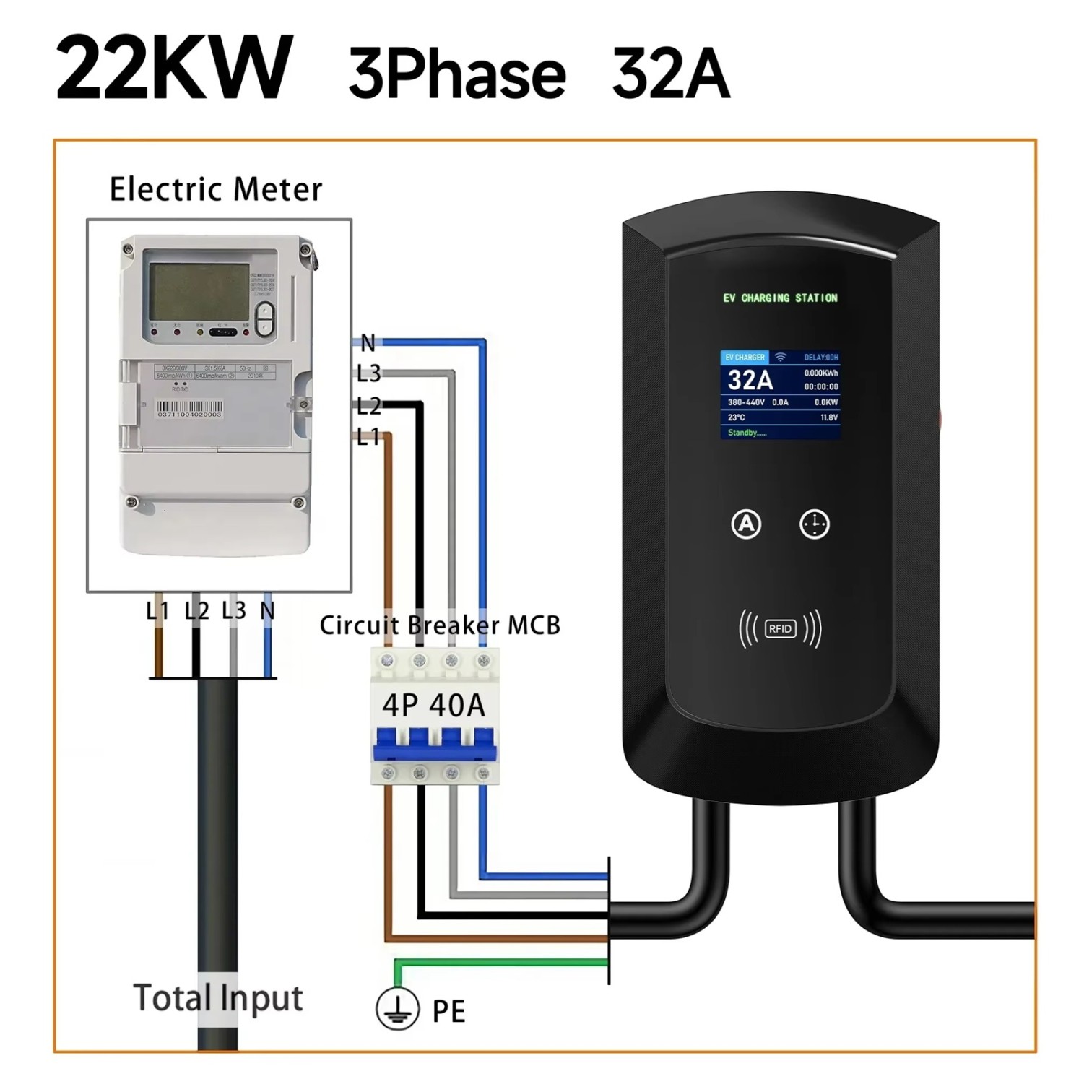

 Instalare pe retea trifazata

Statia functioneaza pe o retea electrica trifazata de 380-440V AC.

Conform schemei de conectare a produsului, instalatia utilizeaza:

• L1 – faza 1;
• L2 – faza 2;
• L3 – faza 3;
• N – nul;
• PE – impamantare.

In schema tehnica a produsului este prezentat un intreruptor automat MCB 4P 40A.

Totusi, cablurile, protectiile si instalatia trebuie dimensionate in functie de situatia reala de la locul montajului. Din acest motiv, racordarea electrica trebuie realizata de personal calificat.

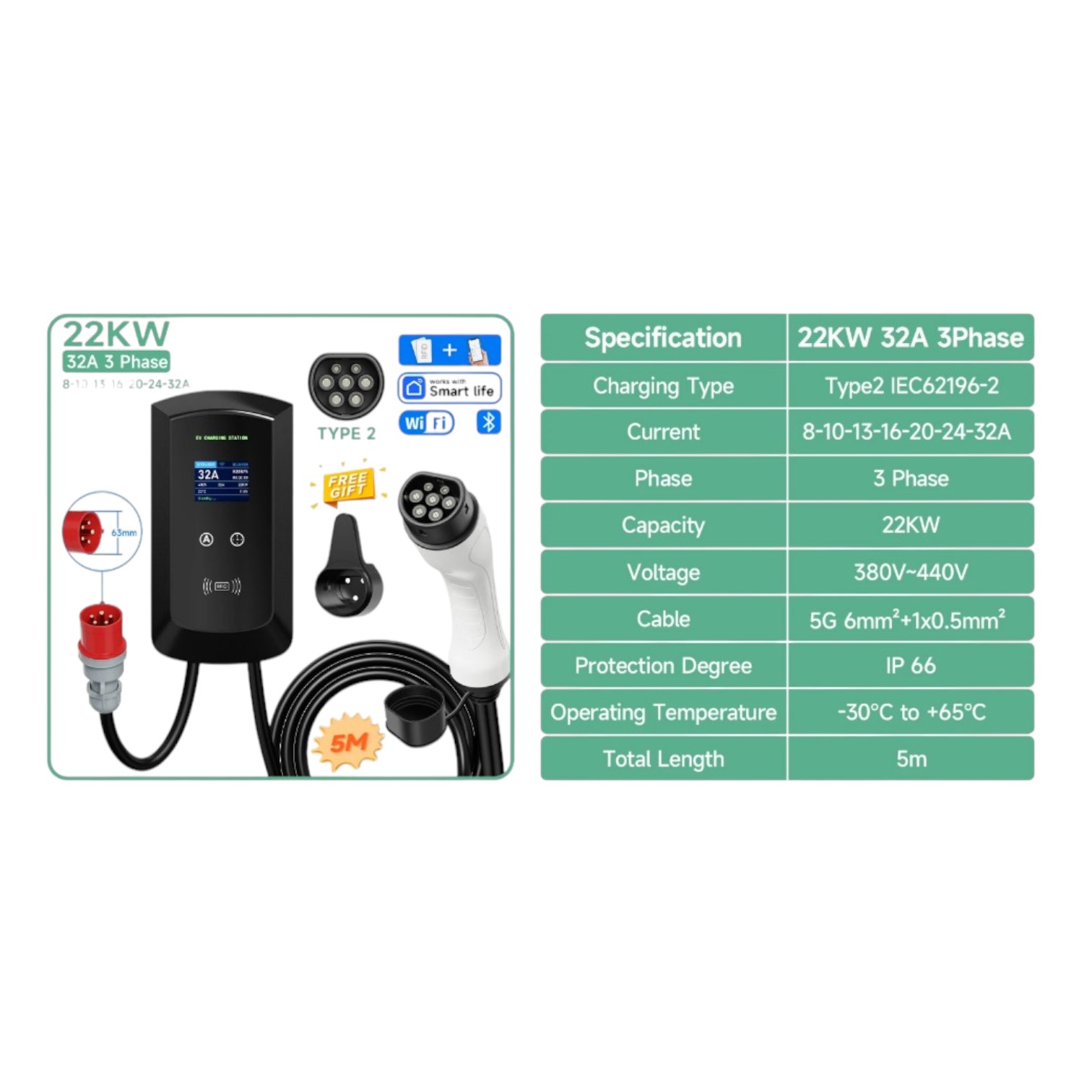

 Specificatii tehnice statie incarcare EV 22KW

Pentru verificarea rapida a caracteristicilor produsului, principalele specificatii sunt:

• Tip produs: Statie de incarcare EV / Wallbox
• Putere maxima: 22KW
• Alimentare: Trifazata
• Tensiune: 380-440V AC
• Curent maxim: 32A
• Curent reglabil: 8A / 10A / 13A / 16A / 20A / 24A / 32A
• Tip conector: Type 2
• Standard conector: IEC 62196-2
• Lungime totala cablu: 5 m
• Configuratie cablu: 5G 6 mm² + 1 × 0.5 mm²
• Material cablu: TPU
• Conectivitate: WiFi si Bluetooth
• Control prin aplicatie: Da
• Aplicatie compatibila: Smart Life
• Functie RFID: Da
• Carduri RFID incluse: 2 bucati
• Afisaj: LCD
• Programare incarcare: Da
• Reglare curent: Da
• Monitorizare incarcare: Da
• Grad de protectie: IP66
• Temperatura de functionare: -30°C pana la +65°C
• Dimensiuni: 310 × 160 × 90 mm
• Buton pentru oprire de urgenta: Da
• Montaj: Pe perete
• Culoare: Negru

 Standarde si certificari

Conform informatiilor furnizate pentru produs, sunt mentionate urmatoarele standarde si certificari:

• IEC 61851
• IEC 62196
• CE
• EMC
• RoHS
• TÜV

Aceste informatii trebuie pastrate in descriere in forma in care sunt mentionate in documentatia comerciala a produsului.

 Compatibilitate cu masini electrice si plug-in hybrid

Statia este destinata masinilor electrice si vehiculelor plug-in hybrid care folosesc un conector AC Type 2.

Totusi, puterea reala de incarcare depinde de mai multi factori:

• puterea AC maxima acceptata de masina;
• numarul de faze acceptat de masina;
• capacitatea instalatiei electrice;
• curentul selectat pe statie;
• configuratia retelei electrice.

De exemplu, o masina care accepta incarcare AC trifazata de 22KW poate utiliza puterea maxima a statiei, daca instalatia electrica permite acest lucru.

In schimb, un vehicul limitat la 11KW AC va incarca la maximum 11KW. Prin urmare, puterea statiei nu trebuie confundata cu puterea maxima acceptata de fiecare masina.

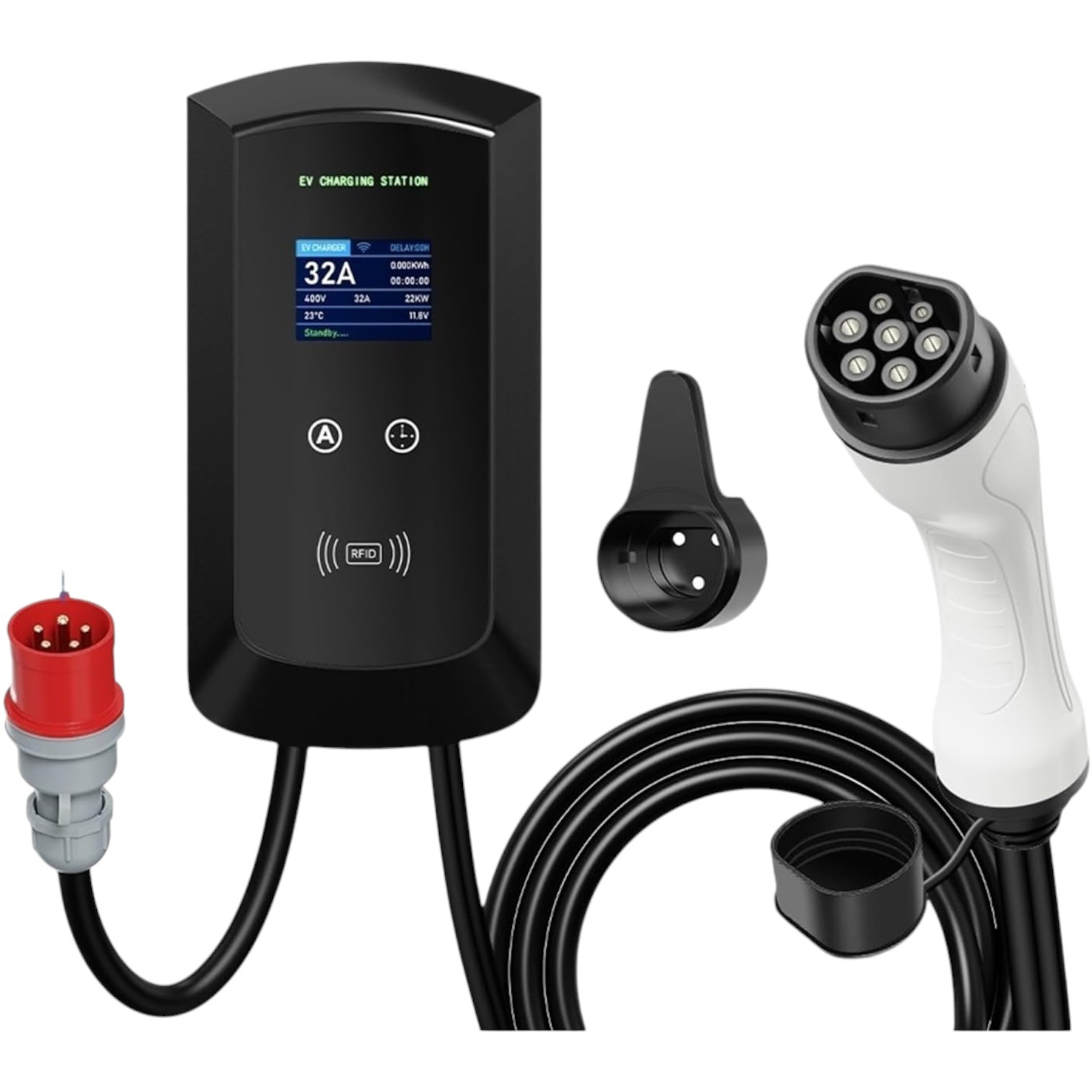

 Continut pachet statie incarcare EV 22KW

Pachetul include:

• 1 × Statie de incarcare EV Smart App Control 22KW 32A trifazata
• 1 × Cablu de incarcare Type 2 cu lungimea de 5 m
• 2 × Carduri RFID
• 1 × Suport pentru conector
• 1 × Set de accesorii pentru instalare
• 1 × Manual de utilizare

 Informatii suplimentare

Statia de incarcare EV 22KW este potrivita pentru incarcarea masinilor electrice compatibile cu Type 2. In plus, functiile WiFi, Bluetooth, Smart App Control si RFID permit un control mai usor al procesului de incarcare.

De asemenea, curentul reglabil intre 8A si 32A permite adaptarea incarcarii la diferite situatii. Totodata, cablul de 5 metri ofera mai multa flexibilitate la conectarea masinii.

Pentru informatii suplimentare despre compatibilitatea statiei cu un anumit model de masina electrica sau plug-in hybrid, puteti utiliza formularul de contact disponibil aici.
